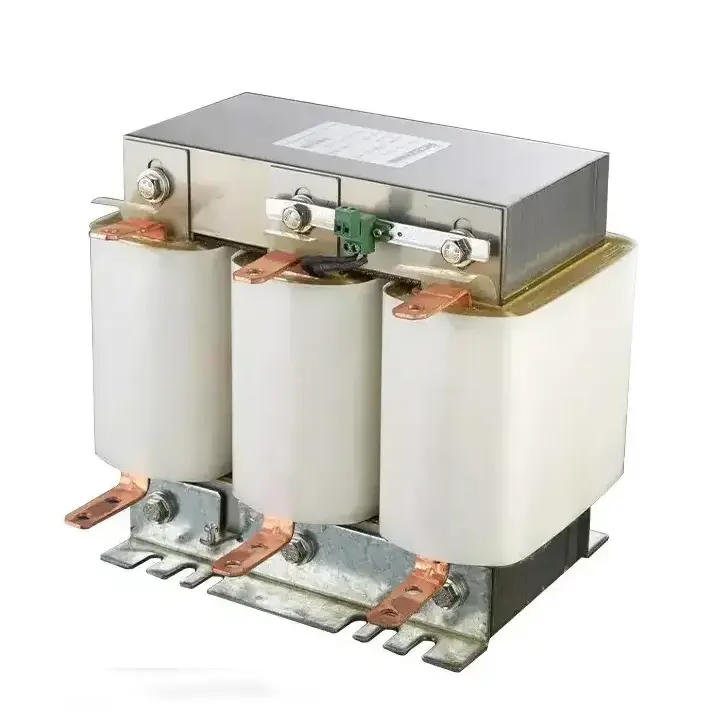

فیلترهارمونیک خازنی 100 کیلووار ، مدلPKR-400/7/100

فیلترهارمونیک خازنی 100 کیلووار پرتوخازن، مدلPKR-400/7/100 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 100 کیلووار و نسبت راکتانس 7 درصد خازن همان پله ، باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد .

ولتاژ خط به خط شما برای استفاده از این تجهیز باید حداکثر 400 ولت اسمی باشد با قرارگیری این سلف (راکتور یا فیلتر هارمونیک خازنی ) در مسیر خازن ، موجب میشود که خازن ولتاژ 430 ولت را متحمل شود و در این حالت باید در انتخاب خازن دقت شود.

برای اینکه ترکیب پله خازنی که مجموعه خازن و سلف می باشد، 100 کیلووار خروجی دهد ( تقریبا) پیشنهاد میشود که با این سلف چهارعدد خازن 28.1-440 سری شود ( و یا چهار عدد خازن 40-525 ) یعنی خازنی که دارای 112 کیلووار خروجی در سطح ولتاژ 440 ولت باشد که در قرار گیری با سلف 430 ولت روی آن اعمال میشود و حدود 104 کیلووار از خازن خروجی داریم که چون تلفات سلف هم 7 درصد است ،نهایتا پله ما 100 کیلووار اسمی خروجی به شبکه مبدهد

مورد دیگر مفهوم نسبت 7 درصد است ، که منظور نسبت راکتانس سلف به خازن میباشد و ربطی به درصد هارمونیکهای موجود درشبکه ندارد ، اشتباهی که بسیار مرتکب میشوند
